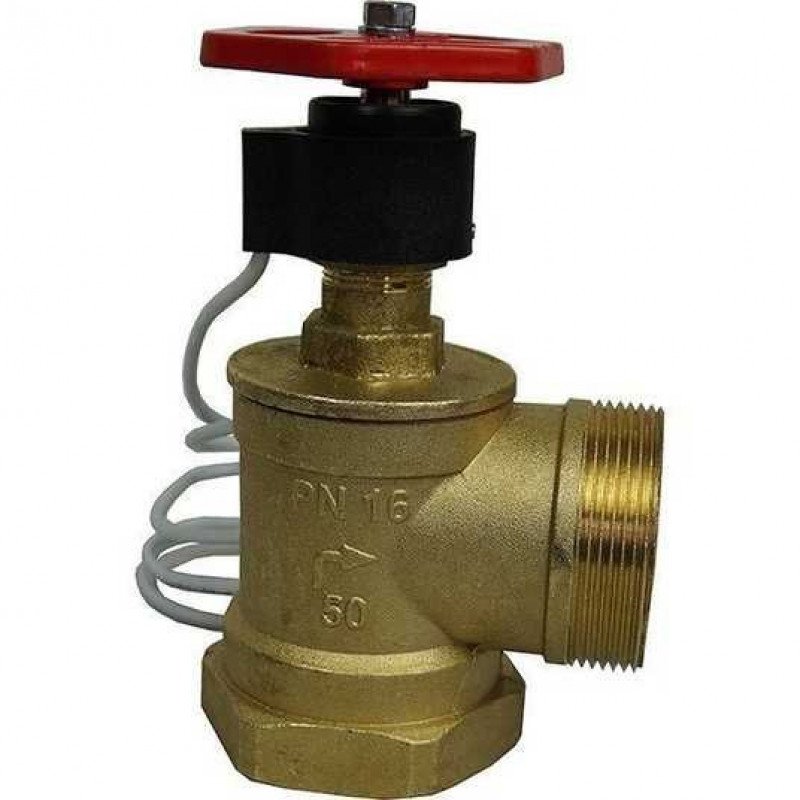

Датчик положення пожежного крана ДППК для кранів Ду50, 65

Датчик положення пожежного крана (ДППК) для кранів Ду 50, 65 встановлюється на штоку пожежних кран-комплектів внутрішніх систем протипожежного водопроводу. Формування сигналу на запуск пожежних насосів або іншого обладнання забезпечується зміною електричного опору датчика при відкритті крана наполовину.

Датчик положення крана ДППК конструктивно складається з:

Упорне кільце;
Корпус;
Мікроперемикач;
Шестигранного кронштейна.
Встановлюється ДППК на штоці вентиля, дане положення не впливає на функціонування крана. Робота датчика здійснюється при напрузі живлення 12-24В.

Для підключення ДПК застосовується трижильний кабель з параметрами, відповідними значенням мікроперемикача. При цьому слід знати, що при відкритті крана провід може зміщуватися на 35 мм по вертикалі.
